《实验动物与比较医学》对图表制作的具体要求：
科技论文中图表是体现研究结果的重要部分。图表质量的优劣不但影响美观，还影响读者对论文结果的解读。《实验动物与比较医学》作为一本专业性科技期刊，对图表的制作有较为统一、严格的要求。具体如下：
b)纵坐标的标目文字自下而上排列，横坐标的标目文字从左到右排列。标目若是物理量名称时，需要在后面注明其单位，物理量与单位之间应用斜线，即以“物理量 物理量符号/单位”的形式书写。单位为复合单位时，应用相乘关系表示，且复合单位应用括号括起来。常见物理量及其对映物理量符号书写规范请参照https://www.slarc.org.cn/dwyx/CN/column/item52.shtml。
c)图例（标识）及其文字置于图的右上方或空白处。
d)图中应有统计学标注，如星号、井号、三角号等，分别表示组间差异有统计学意义，并在图下加注说明比较对象及统计学差异的程度，如*P<0.05，**P<0.01，***P<0.001，****P<0.000 1。
e)不同柱子之间应留适当空隙，组间空隙应大于组内空隙。不同组别及条件的柱子应用不同填充颜色或填充线来区分。
f)不同线条间区别要明显，可用不同颜色区分，也可用实线或不同样式的虚线区分，或者折线点用不同图形（如圆点、正三角、反三角等）区分。
g)同一节结果叙述或同一类结果证据包含多个坐标图时，尽量通栏组合在一起（宽16 cm），并在各小图的左上角以大写A\B\C编号。组合图中坐标轴粗细、字体字号（一般是小5号）等要求统一。
h)坐标图的分辨率一般为1000 dpi。

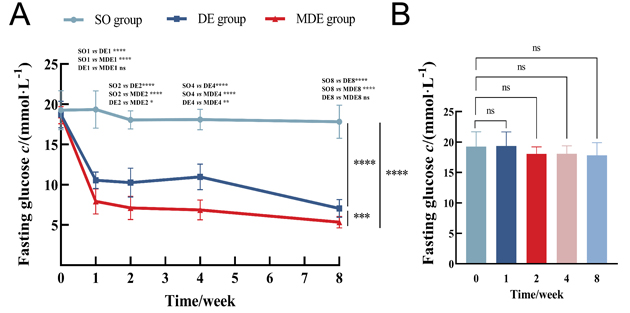

示例：

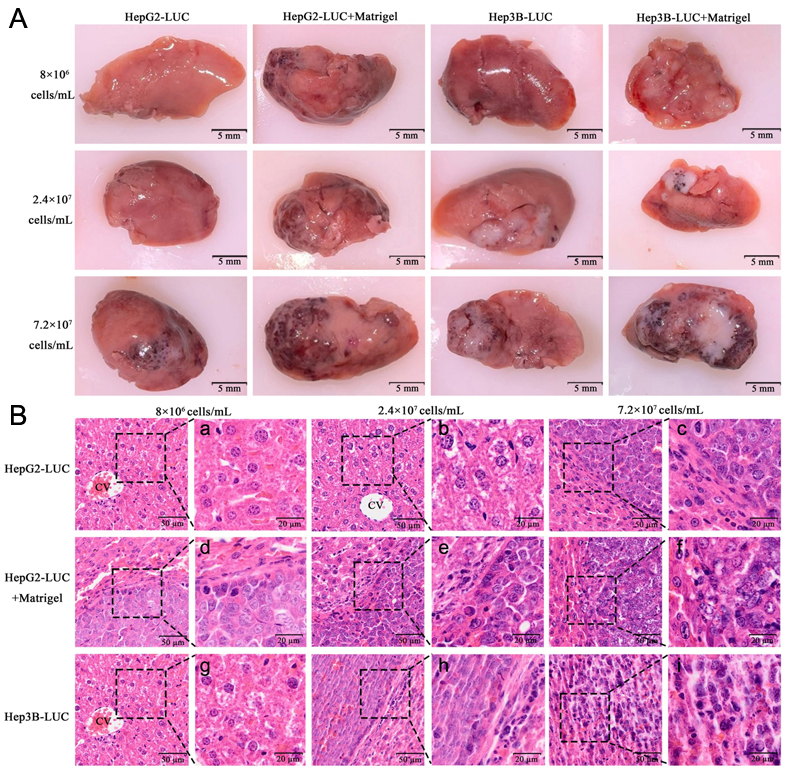

2 组织细胞形态及病理图要求：
a)必须使用高清原图进行加工，每张照片图的分辨率均需大于300 dpi，最好是600 dpi以上（一般单张小图的文件大小都会在1 M以上），以保证印刷质量。
b)图内右下角应置标尺，标尺大小可以直接标在标尺上方（注意数字和单位之间应有一个空格），也可以在图下加注说明；另外，图中若有箭头等具体标识，需对应准确，并在图注中说明其含义。
c)用于区别分组或不同时间点等的文字应置于图片左侧或上方，且是各自图片的居中位置；图中文字的字体和字号需统一，一般为小5号宋体。
d)一个结果包含多个照片图时，建议组合在一起。各小图之间应有适当空隙，一般为1～2 mm，且组间空隙大于组内空隙。
e)简单组合图中，各小图的编号可以用A、B、C、D等表示，小五号、字体加粗，置于图的左上角，图下加注具体说明对应的意义。
f)大型复杂组合图中，既有组合照片图，也有其他图形，这时一般分别用A\B\C\D等大写字母编号标注在每个结果图的左上角；其中，组合照片图内可左上角标注a\b\c\d等小写字母编号，注解说明编号含义，或者直接通过上方和左侧的文字标识来交叉反映每个小图的含义。
示例：

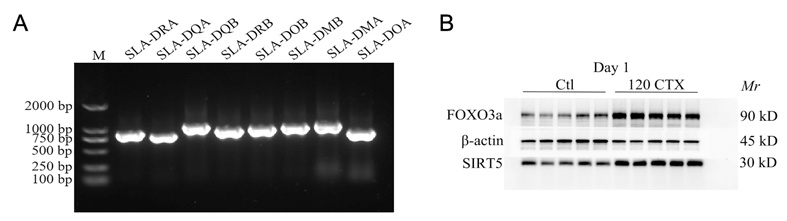

3 核酸电泳及蛋白条带图等要求：
a)分辨率要求同组织细胞图，至少300 dpi。
b)核酸电泳图的分组名称一般放在电泳图上方，相对分子量大小放在电泳图左侧。蛋白条带图的分组名称一般放在条带上方，分子名放在条带左侧，相对分子量大小放在条带右侧。
c)结果尽量进行半定量分析，给出表示各条带灰度值的分析结果的柱形图，且标注组间差异具有统计学意义的符号（如星号等）。
示例：
a)图中文字建议全英文表达，或中英文对照表达。图下注解须中文和英文对照表达，中英文内容需对映一致，以便国内外交流（新的图片范例请见2025年第3期及此后发表文章）。
b)图中分组名称、基因和蛋白名称须与正文叙述相一致。英文名称应首字母大写。缩写名词第一次出现时应在图注中说明其完整名称。
c)组合图中各小图的编号均放在左上角，各小图均需保证最佳清晰度。图片显示结果要与图注、图题及正文描述（相应位置应说明“见图N”）相一致。
d)图注和图题应有自明性，即不看正文内容，只看图也能大致明了这是什么实验得到了什么结果。
e)图中的数字和刻度之间，分组名称及类似文字之间，图片的排列等，均请注意对齐。
f)同一个组合大图（以图1、2、3编号）中，除图注和图题之外的所有图片及其附属文字都应组合在一起，以jpg或tiff格式保存为一个图片文件，文件名为稿号+图1（序号），然后所有图打包成一个压缩文件提交编辑部。例如，文中有图1、2、3，即应有3个图片文件，打包成一个压缩包。除此之外，照片图（即组织、细胞、病理图和电泳图及条带）还需提供组合制作前的高清原图，以便编辑部必要时检查和重新修改组合。
5 表格要求：
a)三线表，即表的边框只显示表头上下线和底线。
b)各行、各列均需是单元格形式，不能靠转行、空格或画线来区分行列。
c)最左侧第一列应纵向左对齐，其余各列均居中。
d)表格中数字小数位数需统一。
e)整张表为同一单位或表示方式时，将单位及表示方法（平均数加减标准差，还是四分位数）括起来放在表格右上角；若各列或各行是同一单位或表示方式时，将单位及方法放在该列表头或该行名称后。
f)表格中统计学分析结果的表示符号同图片要求，即用星号、井号或三角号等表示有统计学意义的组间差异。
g)表格中其他特别要备注说明的内容，可以a\b\c等上标标记，然后表下注解说明其具体含义。
h)表格中分组及缩写名称均请在表下注解汇总说明其完整含义。
i)表格中文字须中文和英文对照表达，至少表头即第一行和第一列项目内容用中英文对照表达，以便国际交流（新的表格范例请见2025年第3期及此后发表文章）。
示例：
