科技论文中图表是体现研究结果的重要部分。图表质量的优劣不但影响美观，还影响读者对论文结果的解读。《实验动物与比较医学》作为一本专业性科技期刊，对图表的制作有较为统一、严格的要求。具体如下：

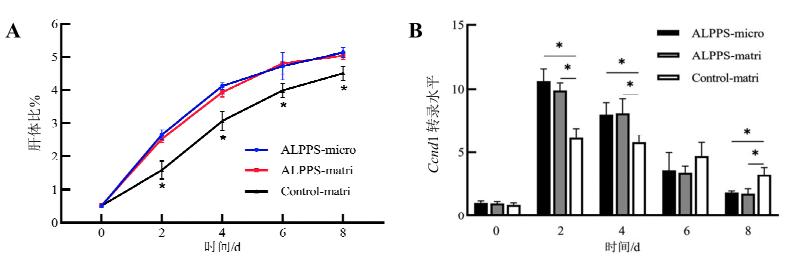

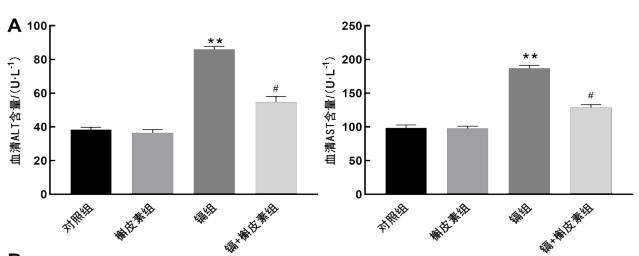

1 坐标图（包括折线图、曲线图、柱形图、直方图等）要求：
a)坐标轴为实线，刻度向内。如右象限图的纵坐标刻度线朝右，横坐标刻度线朝上；
b)纵坐标的标目文字自下而上排列，横坐标的标目文字从左到右排列。标目若是物理量名称时，需要在后面注明其单位，且物理量与单位之间应用斜线，而非括号；
c)图例（标识）及其文字置于图的右上方或空白处（空白处足够大时）；
d)图中应有统计学标注，如星号、井号、三角号等，分别表示组间差异有统计学意义，并在图下加注说明比较对象及统计学差异的程度，如*P<0.05，**P<0.01，***P<0.001；
e)不同柱子之间应留适当空隙，组间空隙应大于组内空隙。不同组别及条件的柱子应用不同填充颜色或填充线来区分。
f)不同线条间区别要明显，可用不同颜色区分，也可用实线或不同样式的虚线区分，或者折线点用不同图形（如圆点、正三角、反三角等）区分；
g)同一节结果叙述或同一类结果证据包含多个坐标图时，尽量组合一起，并在各小图的左上角以大写A\B\C编号。组合图中坐标轴粗细、字体字号（一般是小5号）等要求统一。
h)坐标图的分辨率一般为1000 dpi。
示例：

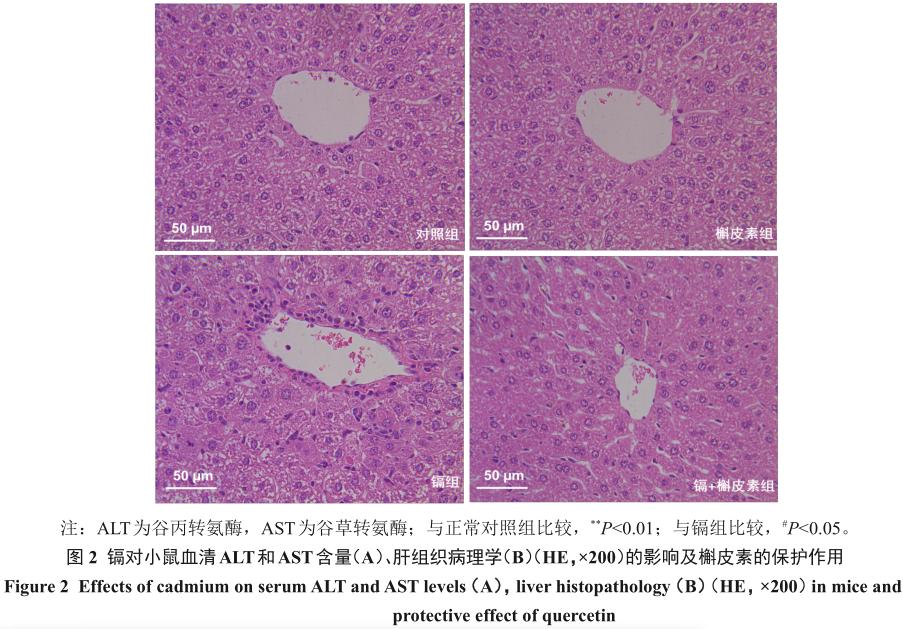

2 组织细胞形态及病理图要求：
a)必须使用高清原图进行加工，每张照片图的分辨率均需大于300 dpi，最好是600 dpi以上（一般单张小图的文件大小都会在1 M以上），以保证印刷质量；
b)图内左下角或右下角应置标尺，标尺大小可以直接标在标尺上方（注意数字和单位之间应空格），也可以在图下加注说明；另外，图中若有箭头等具体标识，需对应准确，并在图注中说明其含义。
c)用于区别分组或不同时间点等的文字应置于图片左侧或上方，且是各自图片的居中位置；图中文字的字体和字号需统一，一般为小5号宋体。
d)一个结果包含多个照片图时，建议尽量组合在一起。各小图之间应有适当空隙，一般为1～2 mm，且组间空隙大于组内空隙。
e)简单组合图中，各小图的编号可以用A、B、C、D…表示，小五号、字体加粗，置于图的右下角，图下加注具体说明对应的意义；
f)大型复杂组合图中，既有组合照片图，也有其他图形，这时一般分别用A\B\C\D...等编号标注在每个结果图的左上角；其中，组合照片图内可右下角标注a\b\c\d....等小写编号，注解说明编号含义，或者直接通过上方和左侧的文字标识来交叉反映每个小图的含义。
示例：
图题写明放大倍数：
图中箭头含义说明：
标尺大小说明：

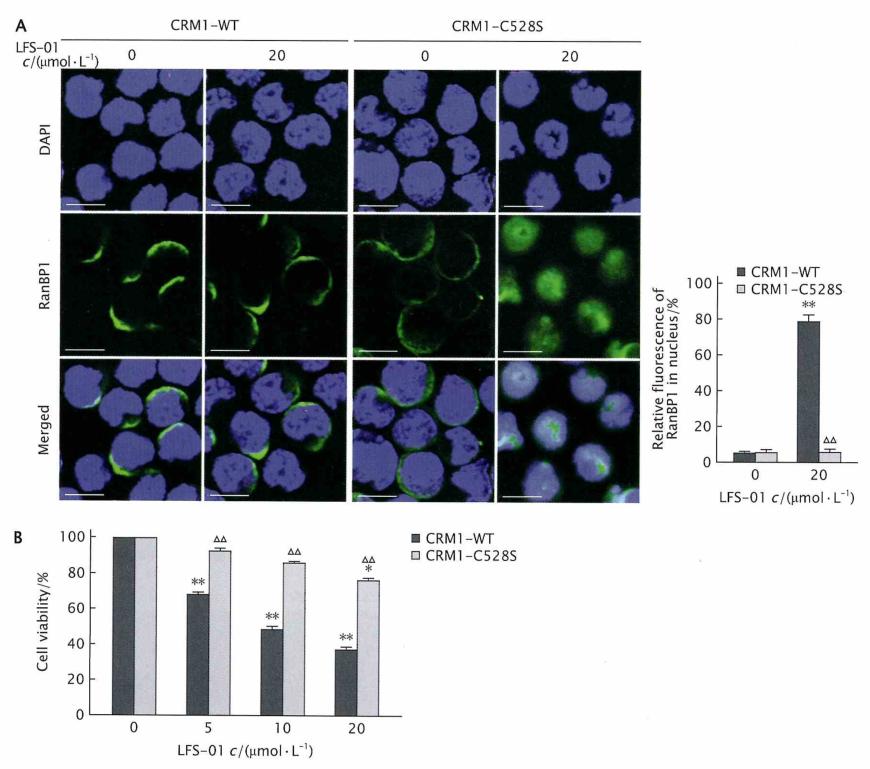

组合图：

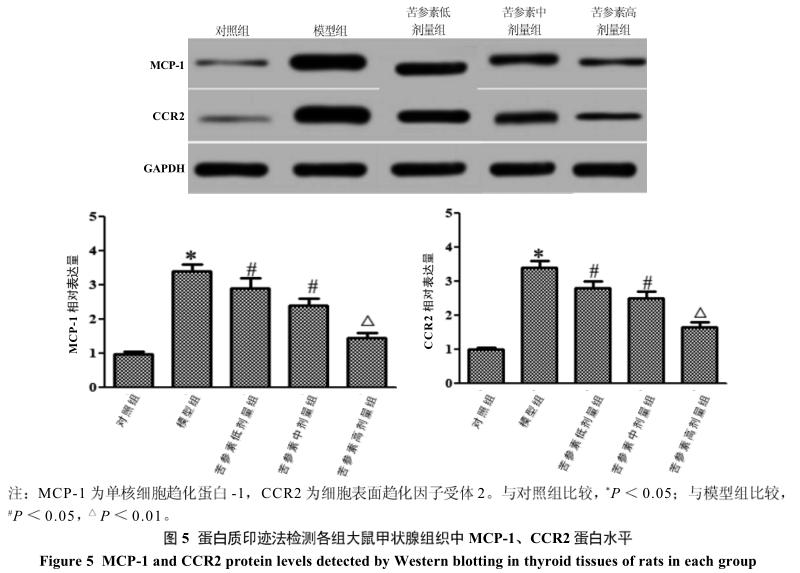

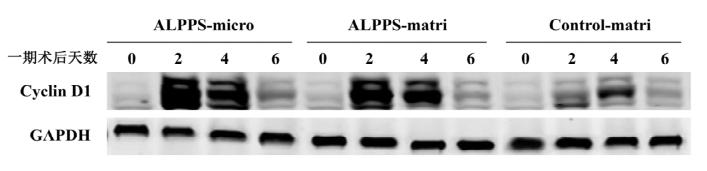

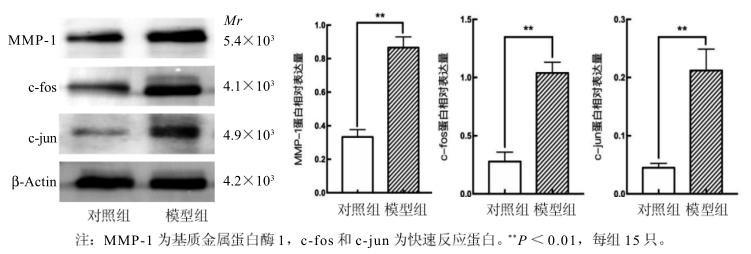

3 RNA及蛋白表达电泳图等要求：
a)分辨率要求同组织细胞图，至少300 dpi；
b)分组名称和基因/蛋白名称放在电泳图的上方和左侧，空适当位置后居中。必要时可在右侧标注该条带的相对分子量大小。
c)电泳图结果尽量进行半定量分析，给出表示各条带灰度值的分析结果的柱形图，且标注组间差异具有统计学意义的符号（如星号等）；
示例：
4 其他图片及共性要求：
a)图中分组名称、基因和蛋白名称须与正文叙述相一致。英文名称应首字母大写（注意：内参β-actin是A大写）。缩写名词应在图注中说明其完整名称。
b)组合图中各小图的编号均放在左上角，各小图均需保证最佳清晰度。图片显示结果要与与图注、图题及正文描述（相应位置应说明“见图N”）相一致。
c)图注和图题应有自明性，即不看正文内容，只看图也能大致明了这是什么实验得到了什么结果。
d)图中的数字和刻度之间，分组名称及类似文字之间，图片的排列等，均请注意对齐。
e)同一个组合大图（以图1、2、3编号）中，除图注和图题之外的所有图片及其附属文字都应组合在一起，以jpg或tif格式保存为一个图片文件，文件名为稿号+图1（序号），然后所有图打包成一个压缩文件提交编辑部。例如，文中有图1、2、3，即应有3个图片文件，打包成一个压缩包）。除此之外，照片图（即组织、细胞、病理图和电泳图）还需提供组合制作前的高清原图，以便编辑部必要时重新修改组合。

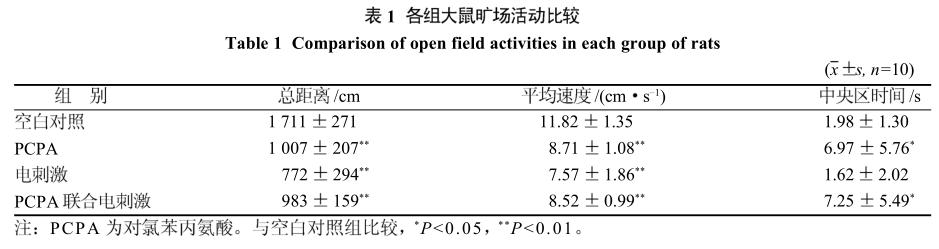

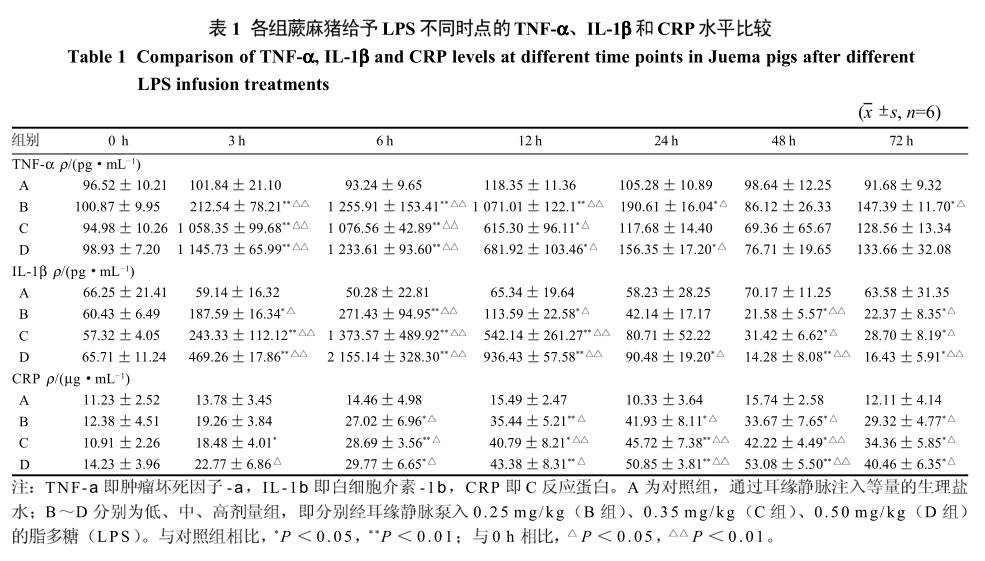

5 表格要求：
a)三线表，即表的边框只显示表头上下线和底线；
b)各行、各列均需是单元格形式，不能靠转行、空格或画线来区分行列；
c)最左侧第一列应纵向左对齐，其余各列均居中；
d)表格中数字小数位需统一；
e)整张表为同一单位或表示方式时，将单位及表示方法（平均数加减标准差，还是四分位数）括起来放在表格右上角；若各列或各行是同一单位或表示方式时，将单位及方法放在该列表头或该行名称后。
f)表格中统计学分析结果的表示符号同图片要求，即用星号、井号或三角号等表示有统计学意义的组间差异；
g)表格中其他特别要备注说明的内容，可以a\b\c等上标标记，然后表下注解说明其具体含义；
h)表格中分组及缩写名称均请在表下注解汇总说明其完整含义。
示例：
